ネットワークトポロジーとは
- トポロジー（Topology）：機器同士の接続の形を表す。
- ネットワークでは PC、サーバ、スイッチなど（ノード） がどんな形でつながっているかを示す。
- 種類
- 物理トポロジー … 実際のケーブルや機器の接続形
- 論理トポロジー … データがどう流れるかの経路の形

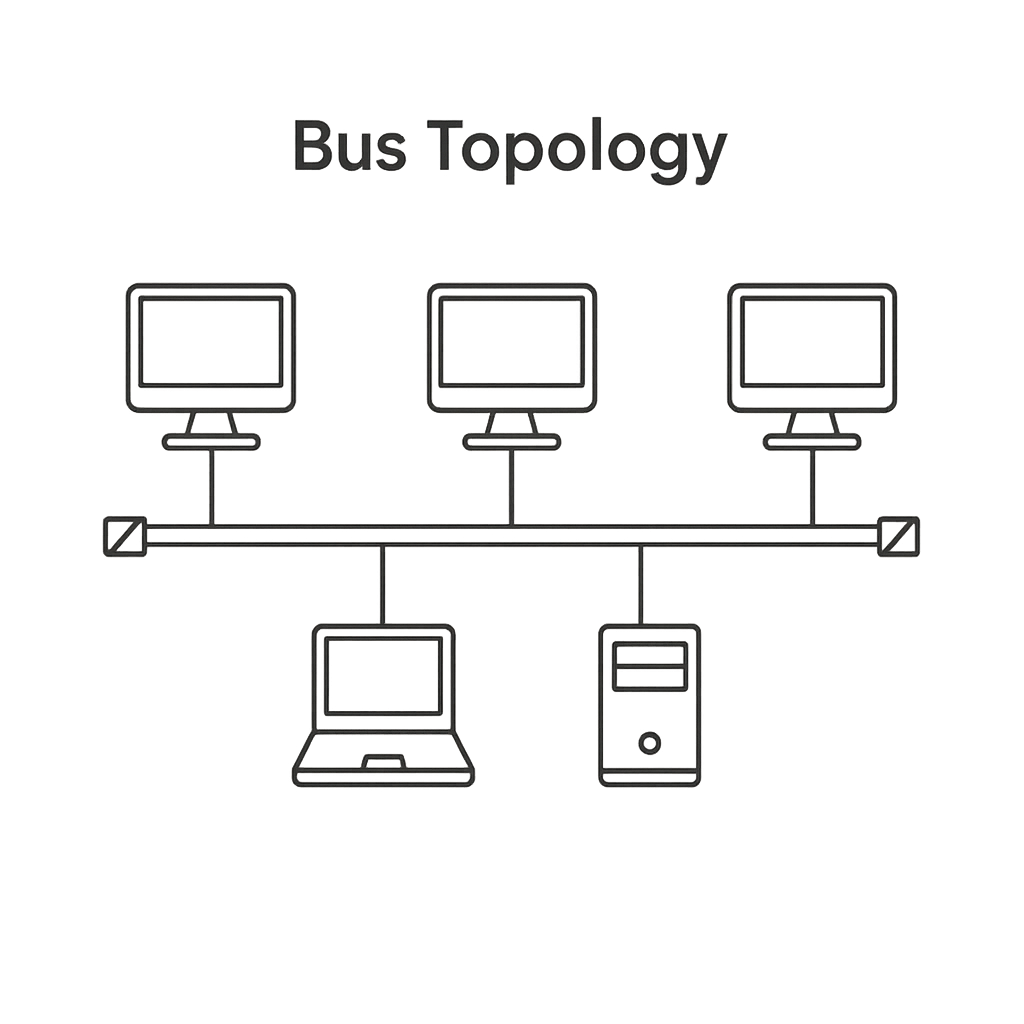

バス型トポロジー
- 1本のケーブルに複数のノードをつなぐ方式
- ケーブルの両端に「ターミネータ」という終端抵抗を取り付けて、信号の反射を防ぐ。
- 弱点：ケーブルに障害が出ると、全ノードが通信不能になる。
- 使われ方：古いLAN規格（10Base2, 10Base5）で利用。
💡 イメージ：1本の長いバスに座席（ノード）が並ぶ

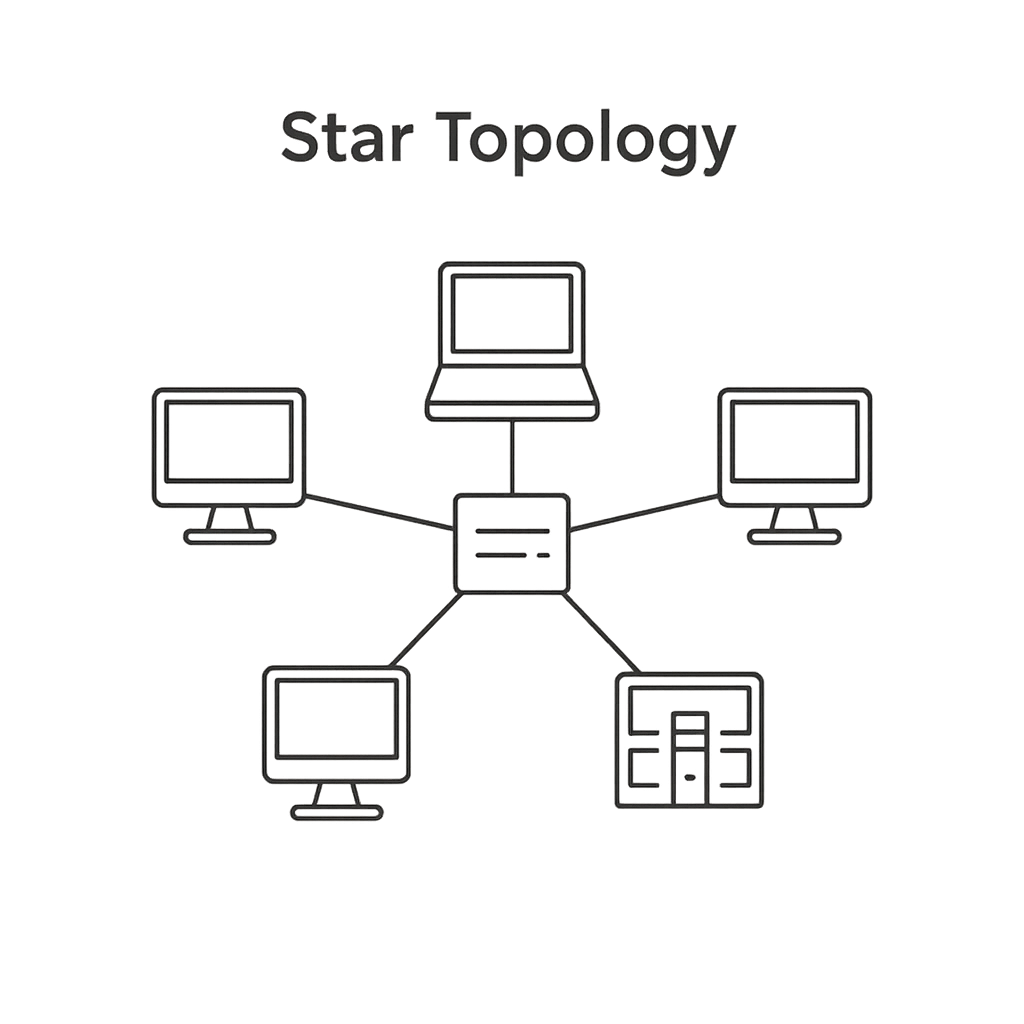

スター型トポロジー
- ハブやスイッチを中心に放射状につなぐ方式
- 1台のケーブルが壊れても他の通信には影響なし。
- ただし 中心装置（ハブ/スイッチ）が壊れると全体が止まる。
- 現在のLANの主流。
派生：拡張スター型 … ハブ同士をさらに接続してネットワークを広げる。
💡 イメージ：中心から枝分かれする木
リング型トポロジー
- ノードがリング状（輪っか）につながる方式
- データは「トークン」と呼ばれる印を持ってリングを巡回。トークンを持つノードが送信できる。

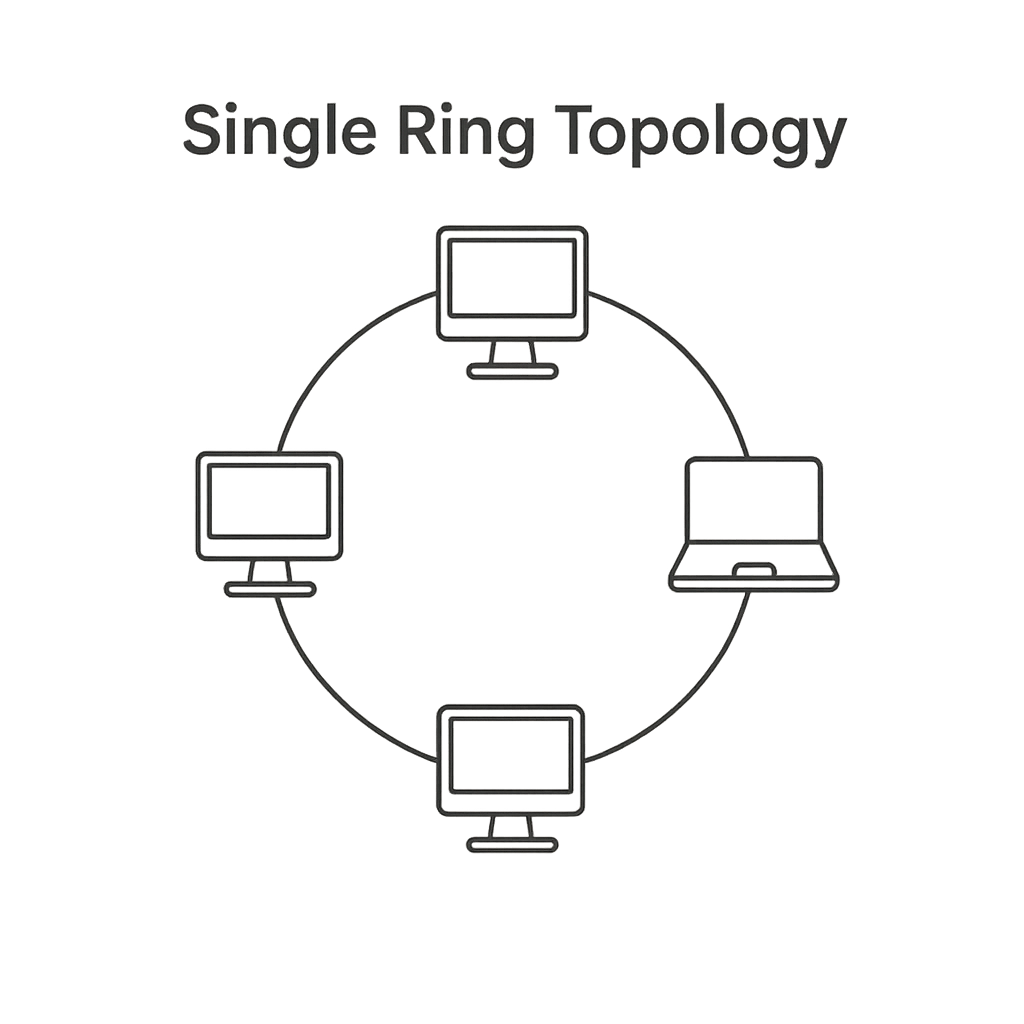

- シングルリング型：どこか1か所でも壊れると全体が通信できない。

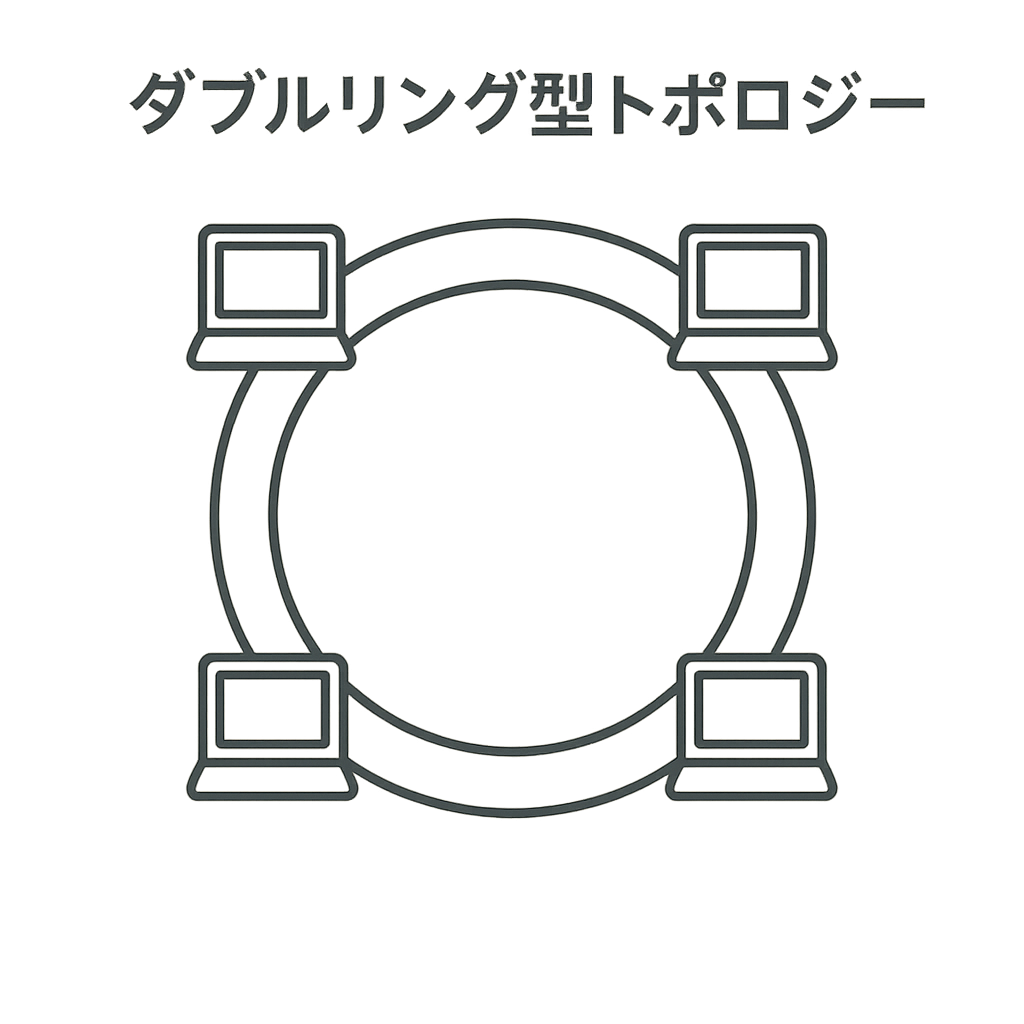

- デュアルリング型：予備のリングを用意して耐障害性を高める（FDDIが代表例）。
- ただし、現在ではほぼ使われない方式。
💡 イメージ：バトンを回すリレー
フルメッシュ型トポロジー
- すべての機器が相互接続される方式
- 1つの経路が壊れても、別ルートで通信できる → 高い耐障害性。
- ただし、物理的に作るとケーブルやコストが膨大。
- 実際は パーシャルメッシュ（一部だけ相互接続）でコストと冗長性を両立する。
💡 イメージ：全員が全員の電話番号を知っているグループチャット
